8進1出VGA加音頻切換器

8進1出VGA加音頻切換器簡介

VGA加音頻切換器設計用于傳輸計算機的VGA視頻和音頻，切換器的視頻輸入使用VGA線直接與計算機視頻卡連接，切換器的音頻輸入使用音頻線直接與計算機音頻口連接；切換器視頻輸出與顯示設備連接，切換器音頻輸出與音響設備連接，本產品的VGA和音頻均采用母頭，8進1出VGA加音頻切換器適用于小型系統的計算機音視頻的傳輸應用，如教室、會議室等。（該產品通常也稱為：8路VGA加音頻切換器或 8口VGA加音頻切換器）

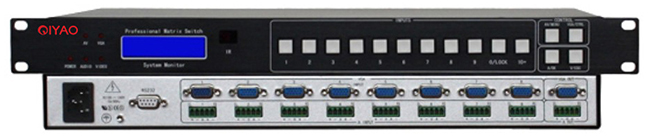

8進1出VGA加音頻切換器【型號：QY-A0801GA】

8進1出VGA加音頻切換器功能

產品標配三種控制方式：面板按鈕切換，遙控器切換、軟件切換（RS-232串口）；高帶寬達500MHz，完美顯示1920×1080P，最大分辨率支持2048×1536；8進1出VGA加音頻切換器可以實現音頻、視頻的分開切換和同步切換，前面板LCD狀態顯示當前切換狀態，設備前面板液晶屏自動屏保，產品具有掉電保護的功能；8進1出VGA加音頻切換器有自動輪巡功能，可自由設置輪循的時間和切換通道；8口VGA加音頻切換器有RS-232串行控制端口，完全兼容國內外各種中控，如：快思聰、快捷、AMX等；8路VGA加音頻切換器自帶信號延長，長距離傳輸失真補償技術，設備還增強了現場抗干擾、防靜電、防雷擊等安全措施，使圖像輸出更加穩定清晰。

VGA加音頻切換器系統連接圖

8進1出VGA加音頻切換器參數

帶寬：500MHz(-3dB)滿載，0～10MHz@±0.1dB，0～100MHz@±0.6dB；增益：0dB

支持分辨率：2048×1536；亮色度干擾(多通道對一通道串擾)：-55dB@10MHz，-40dB@100MHz

微分相位I/0S：<1.28度，3.58MHz；微分相位誤差：0.1度,3.58-4.43MHz；阻抗：75Ω

最大傳播延時：5nS(±1nS)；頻率響應：少于±0.1dB-30MHz；切換速度：≤180ns

VGA輸入

信號類型：VGA信號；連接器：三排15孔（VGA母頭）；信號強度：0.7Vp-p：VGA（電腦信號）

最小電平：0.5Vp-p；阻抗：75Ω；回波損耗：-30Db@5MHz

VGA輸出

信號類型：VGA信號；連接器：三排15孔（VGA母頭）；輸出電平：2.0Vp-p

阻抗：75Ω；回波損耗：-30Db@5MHz；DC偏差：最大±5mV

音頻輸入

信號類型：平衡立體聲；音頻接口：5位鳳凰端子；信噪比：大于90dB

頻率響應：±0.05dB，20Hz～20KMz；總諧波失真噪聲：0.03%@1kHz（額定電壓下）

音頻通道分離：>90dB@1KHz；共態抑制比（CMRR）：>75dB@：20Hz～20kHz

輸入阻抗：>10kΩ（平衡或/非平衡接法）

最大電平：+19.5dBu，（平衡或非平衡連接）

音頻輸出

信號類型：平衡立體聲；音頻接口：5位鳳凰端子

阻抗：50Ω（非平衡接法），100Ω（平衡接法）

最大電平：+21dB

同步信號

串行接口：RS232-C,9孔D-Sub型連接器,端口2，3，5分別直通

串口參數：9600bps、8位數據、1位起始位、1位停止位、無校驗，無流控

電源：AC100～220V；50/60Hz；機箱面板：鋁合金氧化拉絲

1U機箱尺寸：480×250×44mm(長×寬×高）約5.5Kg

隨機配件：RS-232線、遙控器1個、控制軟件光盤、說明書、保修卡、合格證

更多VGA加音頻切換器

注：本公司VGA加音頻切換器產品類型齊全，我們有專業研發人員，可以定制產品，歡迎來電洽談。
