常見所需設備

監控系統中的必須設備有攝像機，硬盤錄像機及顯示設備，攝像機的種類很多，我們根據需要選擇，硬盤錄像機一般情況下我們選擇8路或16路的，此外，硬盤錄像機的輸入接口一般為BNC的視頻接口，而輸出接口要選擇常用的接口，一般硬盤錄像機要帶有VGA、HDMI、BNC三種輸出接口，顯示設備的選擇要考慮到接口的問題，選擇和硬盤錄像機自帶輸出接口類型中的一種即可。

選擇切換器

通常情況下硬盤錄像機會使用很多個，要取決于攝像機的數量，那么這些錄像機的輸入是接攝像機，輸出可以接顯示器，但是多個顯示器會使得我們查看視頻非常麻煩，因此，這里需要加一個切換器來切換幾個硬盤錄像機輸出的圖像，但是要申明的是，切換器只能切換硬盤錄像機輸出的整體圖像，無法切換硬盤錄像機輸出圖像中8個或16個小畫面的圖像，選擇切換器的類型要根據硬盤錄像機的輸出接口類型，常見的有VGA、HDMI切換器，選擇切換器的大小也是需要根據硬盤錄像機的總數量來決定的。詳細切換器選擇可參考：
VGA切換器：http://m.zb-car.com/qiehuanqi/vga.asp
HDMI切換器：http://m.zb-car.com/qiehuanqi/hdmi.asp

系統連接圖

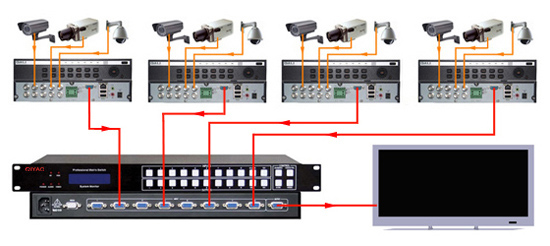

VGA切換器與硬盤錄像機連接圖

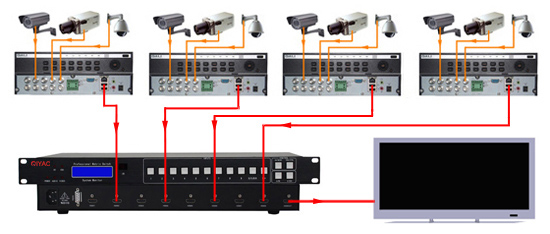

HDMI切換器與硬盤錄像機連接圖
