4進4出HDMI無縫矩陣-音頻解嵌分離 簡介

采用高性能數字處理芯片，傳輸距離可達30米；傳輸速度高達10.2Gbps，支持4K*2K分辨率，可以向下兼容 480p，720p，1080i，1080p等分辨率；HDCP 1.4；支持藍光DVD24/50/60fs/HD-DVD/xvYCC；支持多通道同時切換；安裝簡單，即插即用；切換靈活：手動、遙控、電腦軟件等多種控制方式；HDMI的輸入輸出統一Type-A型鎖扣HDMI母頭，每1路輸出的HDMI端口旁邊都帶1路音頻解嵌輸出（無需單獨配置HDMI音頻分離器，音頻可直接輸出給調音臺或功放），音頻接口采用3.5立體聲耳機母頭接口，方便現場安裝調試。

無縫切換：無延遲、無黑屏、無停頓、無撕裂、無閃爍。

4進4出HDMI無縫矩陣-音頻解嵌分離【型號：QY-0404AHD-S】

輸入：4路HDMI，輸出：4路HDMI+4路音頻，每1路輸出的HDMI旁都帶1路音頻解嵌輸出。

4進4出HDMI無縫矩陣-音頻解嵌分離 功能

支持無縫切換，無延遲、無黑屏、無停頓、無撕裂、無閃爍，支持三種控制切換方式：軟件（RS-232串口）切換、遙控器切換、機箱面板按鈕切換；支持音頻格式：DTS-HD/Dolby-trueHD/LPCM7.1/DTS/DOLBY-AC3/DSD；4進4出無縫HDMI矩陣支持藍光DVD 24/50/60fs/HD-DVD/xvYCC；支持CEC；支持36位真彩；可設置32個場景預案管理，實現軟件中一鍵調用預案場景的效果；支持信號時序重整，4進4出無縫HDMI矩陣支持4K×2K，1920×1080P等各種分辨率的圖像；4進4出無縫HDMI矩陣帶有斷電現場切換記憶保護；特有ESD靜電保護功能；前面板液晶屏顯示矩陣當前的切換狀態；4進4出無縫HDMI矩陣兼容市場上的各種類型的拼接屏，如：三星、LG、松下、夏普、飛利浦等，完全可以兼容國內外各種智能中控，如：快思聰、快捷、AMX等。

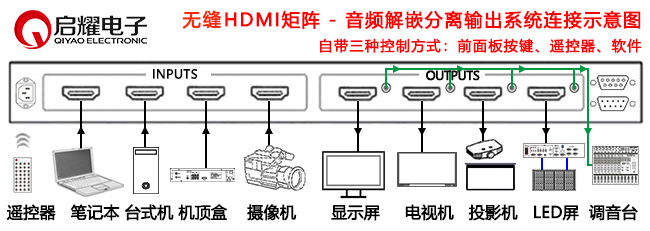

HDMI無縫矩陣-音頻解嵌分離輸出系統連接圖

4進4出HDMI無縫矩陣-音頻解嵌分離 參數

HDMI信號輸入

HDMI信號輸出

音頻信號輸出

同步信號
